CKM TT 120 Wasserenthärter + 25kg BWT TABS

Description

Artikelbeschreibung

Die Aquatime CKM TT 120 ist eine Doppelenthärtungsanlage, die für Haushalte mit bis zu 9 Personen geeignet ist. Sie kann bis zu 2x 12.000 Liter Wasser pro Regenerationszyklus bei einer Eingangswasserqualität von 10°dH entkalken. Die Anlage arbeitet nach dem Pendelverfahren, bei dem immer eine der beiden Drucktanks in Betrieb ist und die andere in Bereitschaft bleibt. Diese Doppelenthärtungsanlage ist ein Ionenaustauscher, bei dem Calcium (Ca2+) und Magnesium (Mg2+) durch Natriumionen (Na+) ausgetauscht werden, um das Wasser zu enthärten. Durch das Pendelverfahren ist ein kontinuierlicher Fluss an weichem Wasser rund um die Uhr gewährleistet.

Aufbau der Doppelenthärtungsanlage CKM TT 120

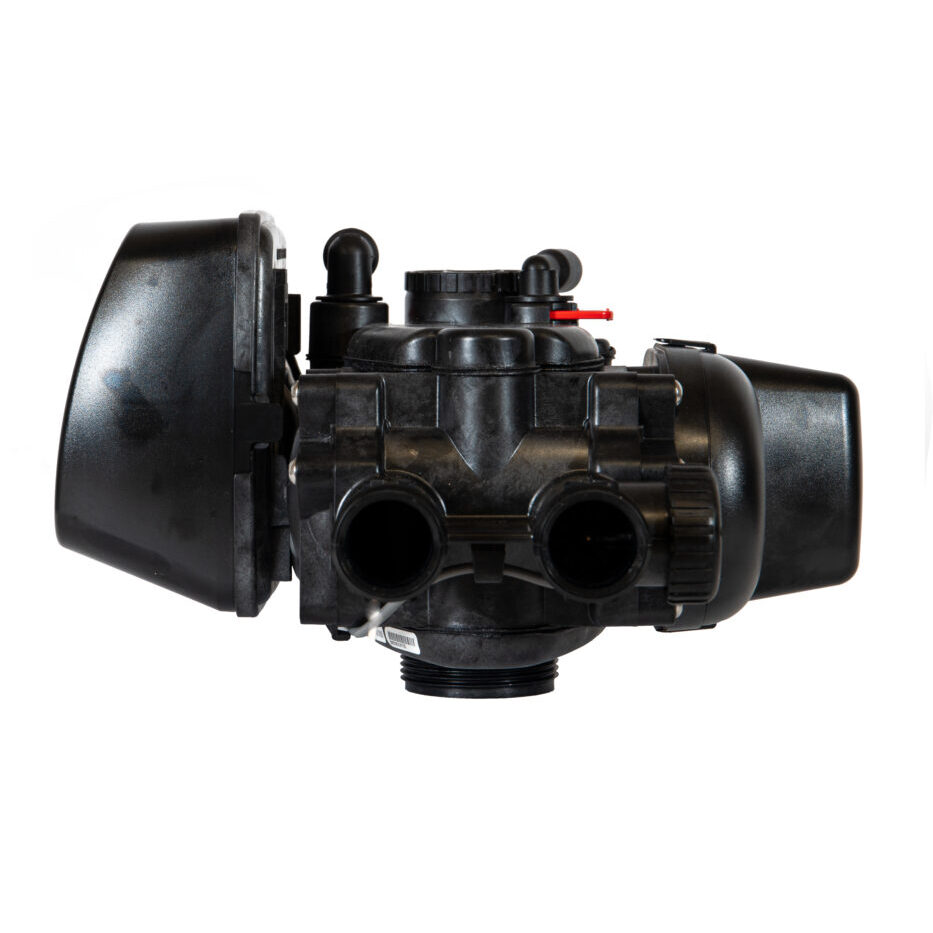

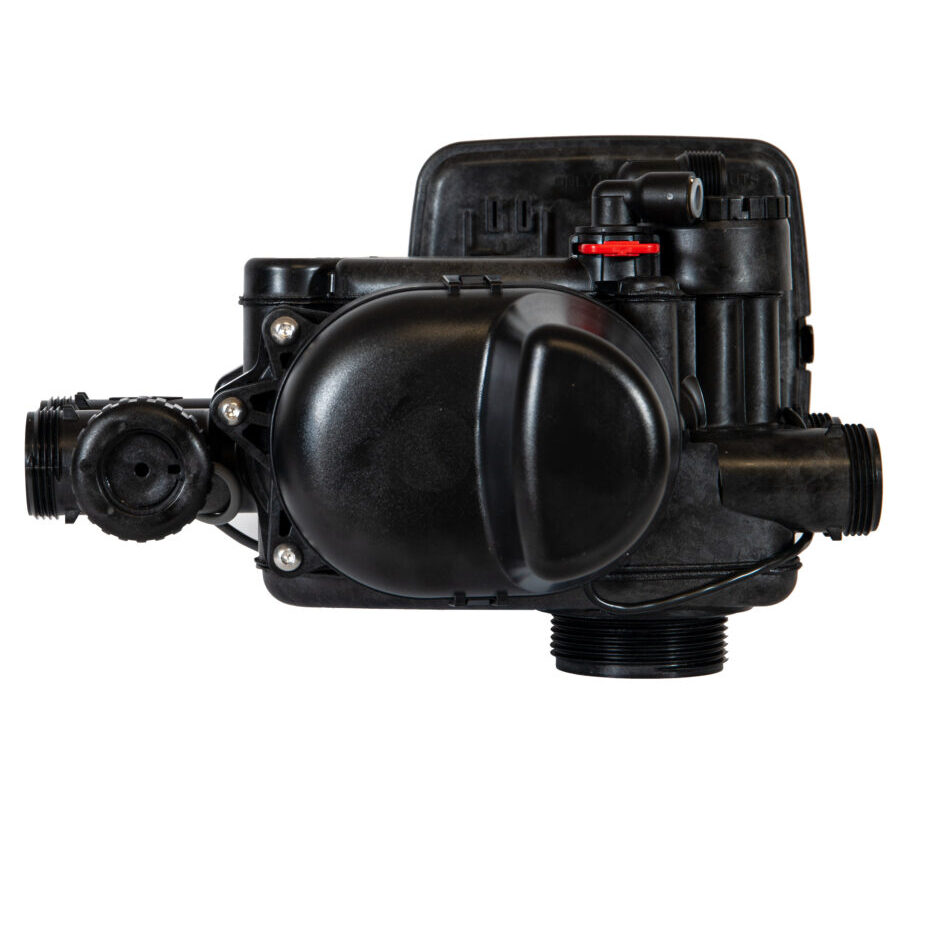

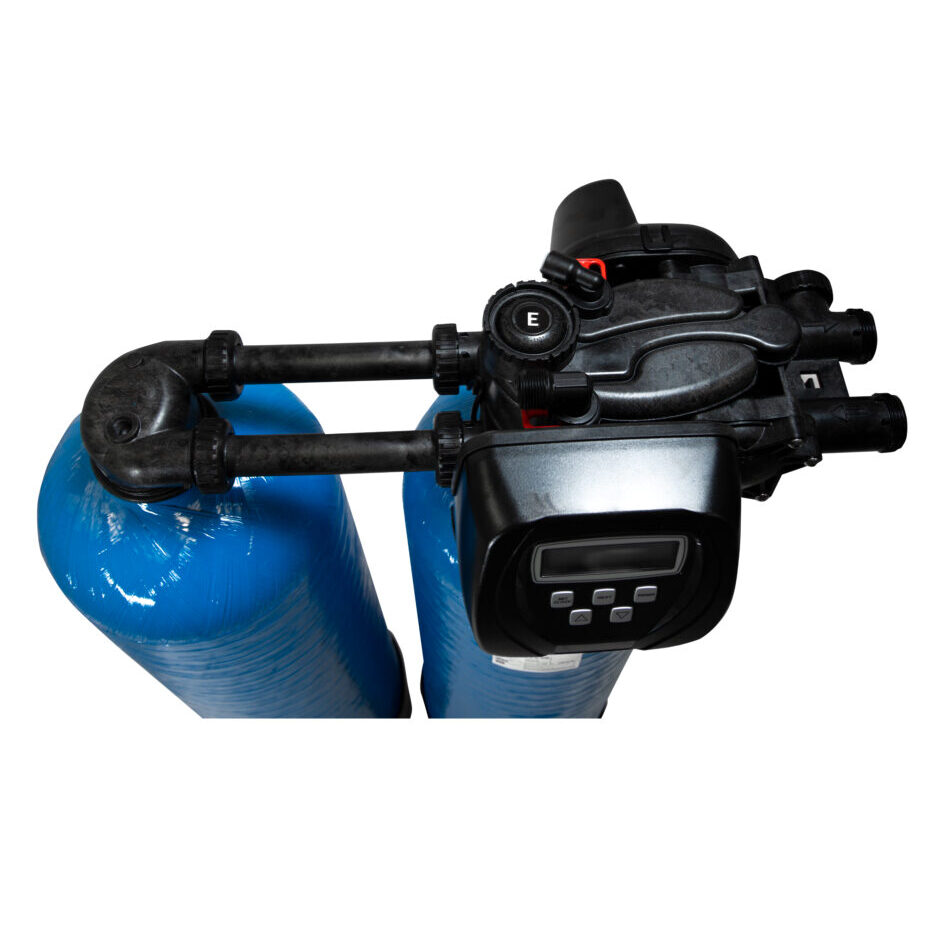

Die Aquatime CKM TT 120 besteht aus drei separaten Komponenten: zwei Drucktanks, die nebeneinander angeordnet sind, und einem PE-Solebehälter. Die Drucktanks sind aus glasfaserverstärktem Kunststoff gefertigt und enthält ein mit hochwertigem Trinkwasser und Lebensmittelqualität zugelassenen Ionenaustauscher-Harz gefüllt sind, und über ein Steuerventil CLACK WS 1 TWIN CI miteinander verbunden. Dieses Ventil ist für den Betrieb von zwei Drucktanks in einer Doppelanlage ausgelegt und arbeitet nach dem Pendelverfahren. Es ist einfach zu bedienen und verfügt über eine Micro-Prozessor-Steuerung mit einem Multi-Funktions-Display, das metrische und amerikanische Einheiten unterstützt. CLACK WS 1 TWIN CI besteht aus robustem, modularem Material ohne Schrauben und ist aus Fiberglas verstärktem Kunststoff gefertigt. Die Front des Steuerventil ist leicht abnehmbar, was eine einfache Wartung ermöglicht. Das Ventil kann je nach Filtermaterial oder Harz eine Spitzen-Durchflussleistung von bis zu 6,8 m3/h und eine Rückspülleistung von 3,6 m3/h erreichen. Der separate PE-Solebehälter hat ein Fassungsvermögen von 100 Litern und kann bis zu 75kg Salz aufnehmen. Er verfügt über ein Siebboden, Solerohr mit Deckel, Sicherheits-Schwimmerventil, Überlaufwinkel und Soleansaugschlauch.

Die benötigte Menge an Salz hängt von der Wasserhärte und dem Wasserverbrauch ab und reicht in der Regel für 3-4 Monate, bevor eine Nachfüllung erforderlich ist. Der PE-Solebehälter ist mit einem Sicherheitsschwimmerventil und einer Boje ausgestattet, um ein Überlaufen des Behälters zu verhindern.

Wenn die Anlage nicht aktiv genutzt wird, erfolgt automatisch am 10. Tag eine Zwangsregeneration, um einer möglichen Keimbildung im Harzbett vorzubeugen. Diese Zwangsregeneration ist eine Sicherheitsmaßnahme und wird nur durchgeführt, wenn aufgrund von Urlaub oder anderen Gründen keine reguläre Regeneration durch die Mengensteuerung stattgefunden hat.

Technische Daten
Für Haushalte bis zu 9 Personen
Kapazität bei 10dH 2x 12.000 L
Kapazität bei 15dH 2x 8.000 L
Kapazität bei 20dH 2x 6.000 L
Nenndurchfluss nach DIN 19636 (20dH auf 8dH) 3,6 m3/h
Nenndurchfluss von 20dH auf 0,5dH (40 BV/h) 1,2 m3/h
max. Rohwasserfließdruck  6,0 bar
min. Rohwasserfließdruck 2,0 bar
Druckverlust bei max. Durchfluss 0,8 bar
Salzverbrauch je Regeneration 6,0 kg
Regenerationsdauer 70 Minuten

Daten Drucktanks
GFK Drucktank 2x 10“ x 35“
GFK-Druckflasche 250 mm
Harzinhalt 2x 30 L
Höhe Drucktank + Ventil 1100mm

Daten Solebehälter
Solebehälter Fassungsvermögen 100 L
Solebehälter  480 mm
Höhe Solebehälter  630 mm
Maximaler Salzvorrat 75 kg

Steuerventil
Steuerkopf Clack WS1 TT CI  ( Twin )
Wasseranschlüsse 1″ AG
Abwasseranschluss 12 mm

Elektrische Eigenschaften und Bedingungen
Stromverbrauch 3 Watt
Elektroanschluss 230/ 50/24V
max. Wassertemperatur 30C
Gewicht der Anlage 70 kg

Lieferumfang
Anschlussset 1
1x CKM TT 120+Regeneriersalz 25kg BWT PERLA TABS Enthärtungsanlagen
1x Härtemessbesteck (Doppelpackung)
-zur Überprüfung ihrer Wasserhärte-
2x Panzerschlauch 1“ÜM x 1″ÜM  1.000mm DN 25
Abwasser / Überlaufschlauch 4 Meter
Soleschlauch 2 Meter

Lieferumfang
Anschlussset 2
1x CKM TT 120
1x Montageblock 1″
1x Härtemessbesteck (Doppelpackung)
-zur Überprüfung ihrer Wasserhärte-
2x Panzerschlauch 1“ÜM x 1″ÜM  1.000mm DN 25
Abwasser / Überlaufschlauch 4 Meter
Soleschlauch 2 Meter

Lieferumfang
Anschlussset 3
1x CKM TT 120
1x Montageblock 1″
100 kg Salztabletten
1x Härtemessbesteck (Doppelpackung)
-zur Überprüfung ihrer Wasserhärte-
2x Panzerschlauch 1“ÜM x 1″ÜM  1.000mm DN 25
Abwasser / Überlaufschlauch 4 Meter
Soleschlauch 2 Meter
