CKM II 120 Wasserenthärter + 25kg BWT TABS

Description

Artikelbeschreibung

Die Aquatime CKM II-120 ist eine Doppelenthärtungsanlage, die speziell für den Einsatz in Haushalten mit bis zu 9 Personen entwickelt wurde. Mit der Fähigkeit, bei einer Eingangswasserqualität von 10°dH bis zu 2x 12.000 Liter Wasser pro Regenerationszyklus zu enthärten, bietet die Aquatime CKM II-120 eine leistungsstarke Entkalkungslösung. Die Anlage nutzt das Pendelverfahren, bei dem immer eine der beiden GFK-Druckflaschen aktiv ist und die andere in Bereitschaft verbleibt. Durch den Ionenaustauschmechanismus der Anlage werden Calcium- und Magnesiumionen durch Natriumionen ersetzt, was zu weichem Wasser führt. Da das Pendelverfahren rund um die Uhr in Betrieb ist, wird eine kontinuierliche Lieferung von Weichwasser gewährleistet.

Aufbau der Doppeltenthärtungsanlage Pendelanlage Aquatime CKM II-120

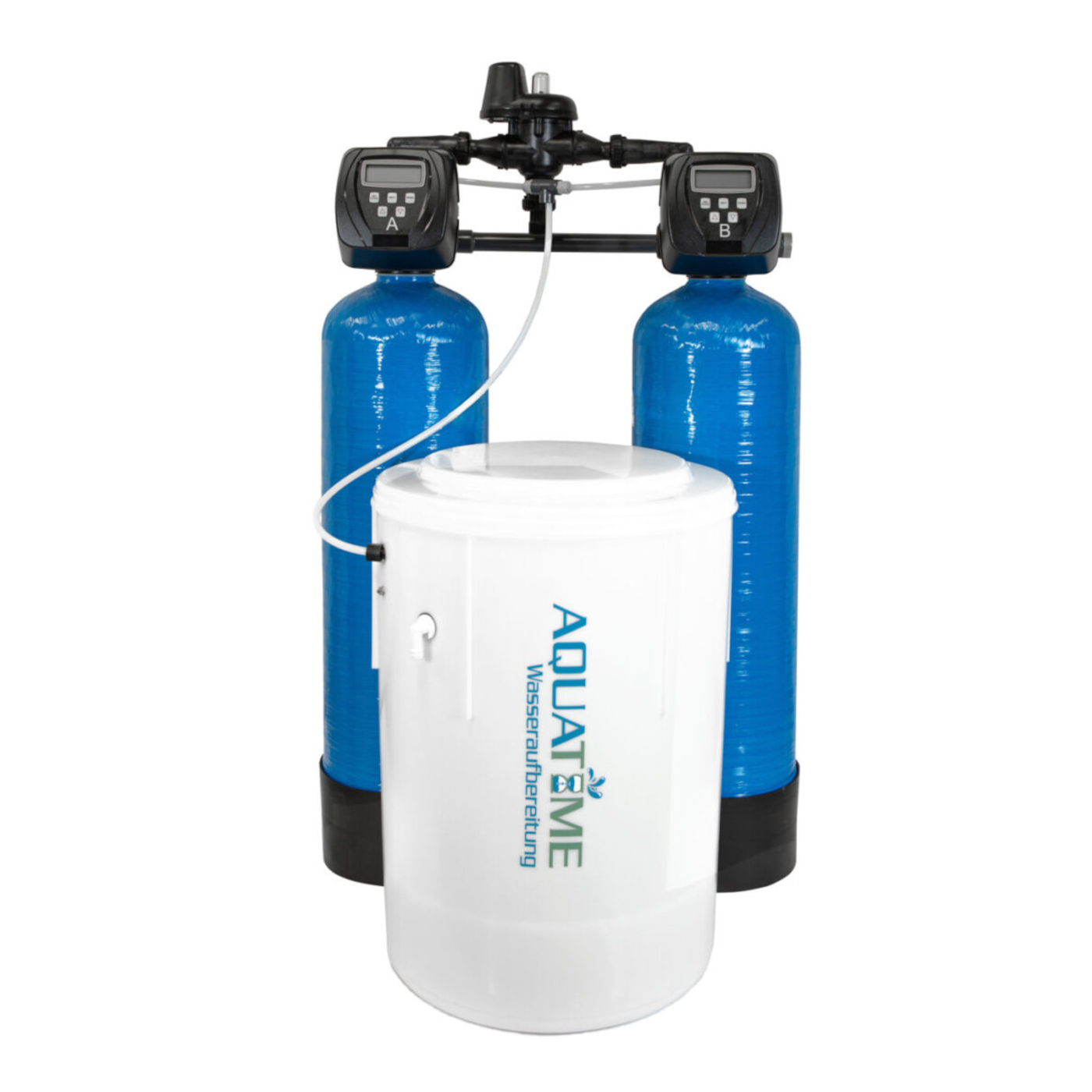

Die Aquatime CKM II-120 Doppelenthärtungsanlage besteht aus drei separaten Komponenten, nämlich zwei GFK-Drucktanks, die nebeneinander platziert sind, sowie einem PE-Solebehälter. Die Drucktanks sind aus glasfaserverstärktem Kunststoff gefertigt und enthält ein hochwertigem, Trinkwasser und Lebensmittelqualität zugelassenen Ionenaustauscher Harz und sind jeweils mit einem CLACK WS 1 CI Steuerkopf ausgestattet. Diese Steuerköpfe sind über ein Rohrsystem miteinander verbunden und ermöglichen so einen kontinuierlichen Betrieb der Anlage. Sollte ein Steuerkopf ausfallen, kann die Anlage im Notbetrieb als Einzelanlage weiterlaufen. Der PE-Solebehälter ist separat aufgestellt und kann bis zu 75 kg Salz aufnehmen. Er hat ein Fassungsvermögen von 100 Litern und ist mit einem Siebboden, einem Solerohr mit Deckel, einem Sicherheits-Schwimmerventil, einem Überlaufwinkel und einem Soleansaugschlauch ausgestattet.

Das CLACK WS 1 CI Doppelventil ist elektronisch gesteuert und misst den Verbrauch des weichen Wassers mit einem eingebauten Wasserzähler. Sobald die eingestellte Kapazität der aktiven Druckflasche erreicht ist, leitet der Steuerkopf die Reinigung in dieser Flasche ein und schaltet automatisch auf die andere Flasche um, die dann für die Weichwasserproduktion zuständig ist.

Regeneration
Während der Regeneration in einer der beiden Druckflaschen läuft die andere weiter und liefert weiches Wasser, so dass ein kontinuierlicher Fluss an Weichwasser gewährleistet ist. Dieses Verfahren wird als Pendelverfahren bezeichnet und macht die Aquatime CKM II-120 zu einer sehr effizient arbeitenden Wasserenthärtungsanlage.

Je nach Härtegrad des Wassers und dem Verbrauch reicht eine Salzfüllung für ungefähr 3-4 Monate. Nach Ablauf dieser Zeit muss der Solebehälter mit neuem Salz befüllt werden. Um ein Überlaufen des Behälters zu vermeiden, verfügt dieser über ein Sicherheitsschwimmerventil mit Boje.

Wenn die Anlage längere Zeit inaktiv ist, beginnt am 10. Tag automatisch eine zeitgesteuerte Regeneration, um eine Verkeimung des Austauscherharzes zu verhindern. Diese Regeneration wird als Zwangsregeneration bezeichnet und ist eine Sicherheitsmaßnahme, die nur dann ausgeführt wird, wenn aufgrund einer geringen Wasserentnahme beispielsweise während eines Urlaubs keine automatische Regeneration stattgefunden hat.

Technische Daten
Für Haushalte bis zu 9 Personen
Kapazität bei 10°dH 2x 12.000 L
Kapazität bei 15°dH 2x 8.000 L
Kapazität bei 20°dH 2x 6.000 L
Nenndurchfluss nach DIN 19636 (20°dH auf 8°dH) 3,6 m3/h
Nenndurchfluss  nach DIN 19636 (20°dH auf 5°dH) 1,2 m3/h
max. Rohwasserfließdruck 6,0 bar
min. Rohwasserfließdruck 2,0 bar
Druckverlust bei max. Durchfluss 0,8 bar
Salzverbrauch je Regeneration 6,0 kg
Regenerationsdauer 70 Minuten

Daten Drucktank
GFK Drucktank 2x 10“ x 35“
GFK-Druckflasche 250 mm
Harzinhalt 2x 30 L
Höhe Drucktank + Ventil 1100mm
Daten Solebehälter
Solebehälter Fassungsvermögen 100 L
Solebehälter  480 mm
Höhe Solebehälter  630 mm
Maximaler Salzvorrat 75 kg

Steuerventil
Steuerkopf Clack WS1 CI
Wasseranschlüsse 1″ AG
Abwasseranschluss 12 mm

Elektrische Eigenschaften und Bedingungen
Stromverbrauch 3 Watt
Elektroanschluss 230/ 50/24V
max. Wassertemperatur 30C
Gewicht der Anlage 70 kg

Lieferumfang
Anschlussset 1
1x CKM II 120
1x Härtemessbesteck (Doppelpackung)
-zur Überprüfung ihrer Wasserhärte-
2x Panzerschlauch 1“ÜM x 1″ÜM  1.000mm DN 25
Abwasser / Überlaufschlauch 4 Meter
Soleschlauch 2 Meter

Lieferumfang
Anschlussset 2
1x CKM II 120+Regeneriersalz 25kg BWT PERLA TABS Enthärtungsanlagen.png
1x Montageblock 1″
1x Härtemessbesteck (Doppelpackung)
-zur Überprüfung ihrer Wasserhärte-
2x Panzerschlauch 1“ÜM x 1″ÜM  1.000mm DN 25
Abwasser / Überlaufschlauch 4 Meter
Soleschlauch 2 Meter

Lieferumfang
Anschlussset 3
1x CKM II 120+Regeneriersalz 25kg BWT PERLA TABS Enthärtungsanlagen.png
1x Montageblock 1″
100 kg Salztabletten
1x Härtemessbesteck (Doppelpackung)
-zur Überprüfung ihrer Wasserhärte-
2x Panzerschlauch 1“ÜM x 1″ÜM  1.000mm DN 25
Abwasser / Überlaufschlauch 4 Meter
Soleschlauch 2 Meter
