Steuerventil Clack WS1 CI TT Wasserenthärtungsanlage

Beschreibung

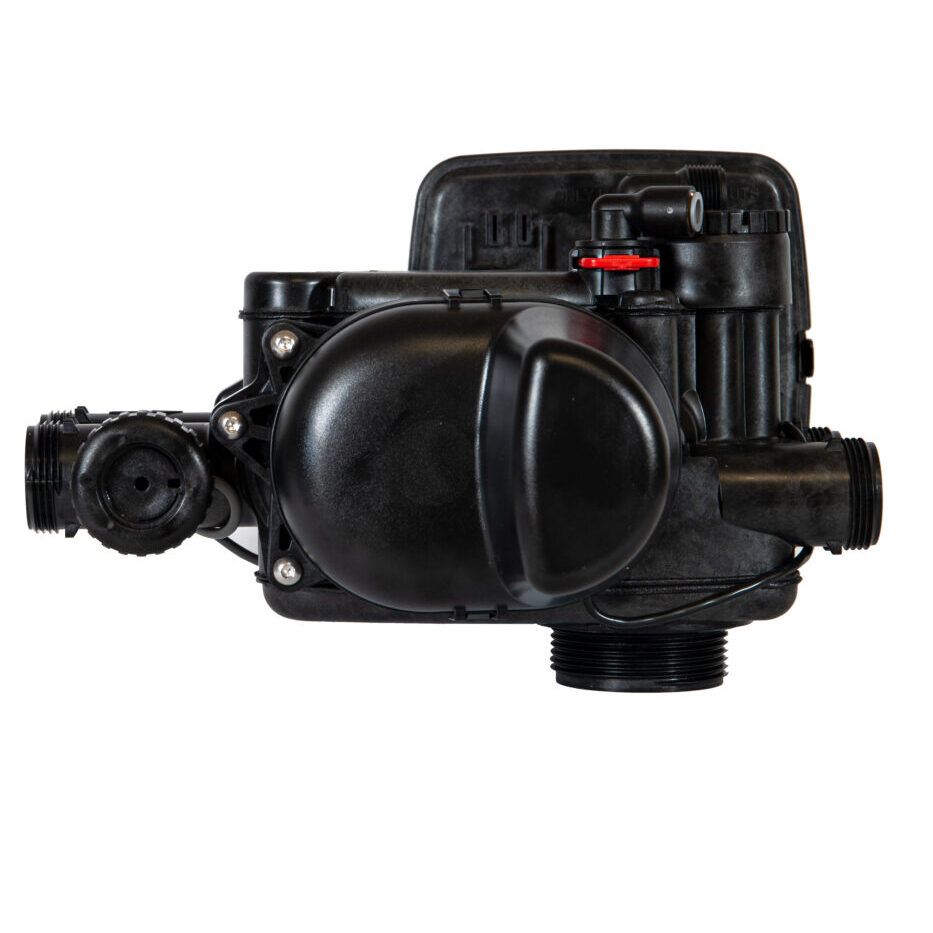

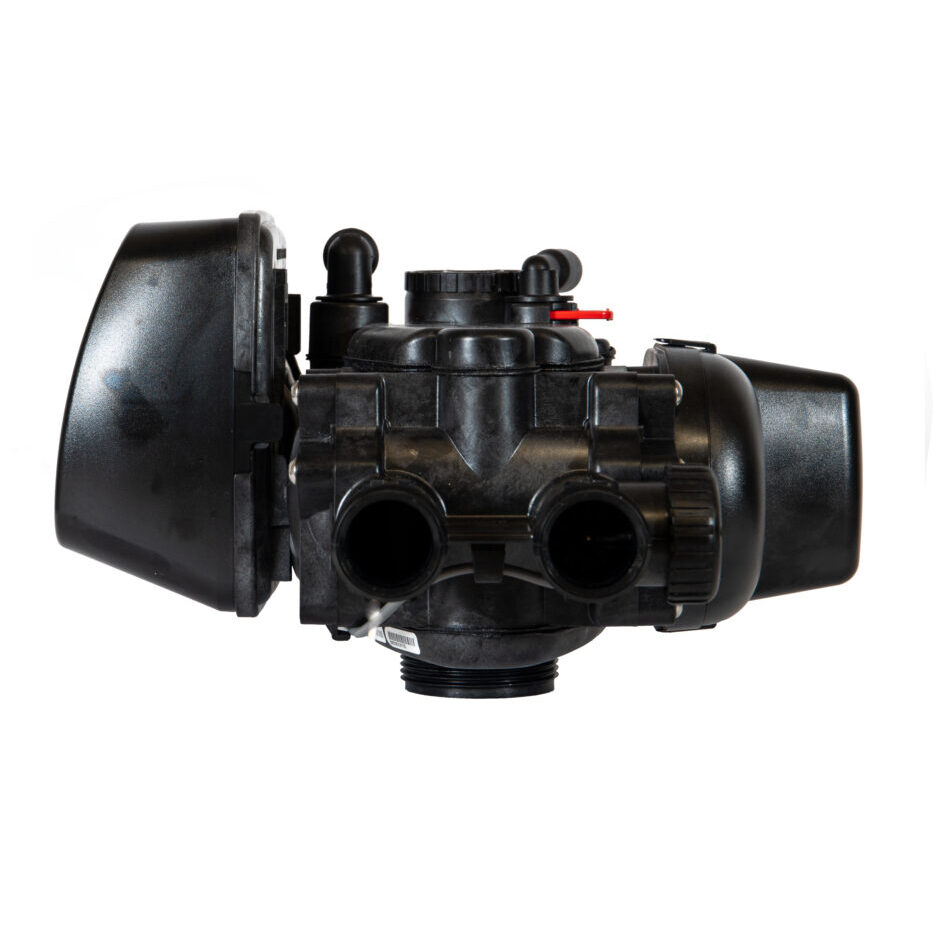

 Steuerventil Clack WS 1 TWIN CI (mengengesteuert)

 nur Kopf für Doppelanlagen

 Artikelbeschreibung

Sobald die Menge an enthärtetem Wasser den Wert Null erreicht und die Druckflasche erschöpft ist, leitet die Anlage die Regeneration sofort in dieser Flasche ein und schaltet automatisch auf die andere Druckflasche um.

Verzögerte volumengesteuerte Regeneration:

Der integrierte Wasserzähler der Anlage misst den Verbrauch an Weichwasser. Sobald das Voreingestellte Volumen an Weichwasser erreicht ist, wird die Regenerationsphase nicht unmittelbar ausgelöst, sondern erfolgt erst um 02:00 Uhr nachts. Um sicherzustellen, dass auch nach Erreichen der Voreingestellten Wasserkapazität noch Weichwasser zur Verfügung steht, wird eine Reservekapazität als Sicherheitsfaktor eingestellt.

Zeitgesteuerte Regeneration:

Die Regeneration wird durch die Anlage automatisch eingeleitet, sobald die vorprogrammierte Uhrzeit und die Tagesanzahl zwischen zwei Regenerationen erreicht sind. Die programmierte Tagesanzahl zwischen den Regenerationen wird durch die zeitliche Zwangsregeneration bestimmt.

In der Regel wird neben den drei Regenerationstypen auch eine Zwangsregeneration manuell eingestellt. Diese Funktion dient als Sicherheitsmaßnahme und wird nur dann aktiviert, wenn die reguläre Regeneration aufgrund von beispielsweise Abwesenheit oder Urlaub nicht durchgeführt wurde. Mit der Zwangsregeneration wird einem möglichen Keimbefall vorgebeugt.

Das Steuerventil CLACK WS 1 TWIN CI wird von uns werkseitig auf die „Sofortige volumengesteuerte Regeneration“ Voreingestellt.

Regenerationszyklen

Mit dem Zentralsteuerventil können bis zu neun frei wählbare Regenerationsschritte ausgewählt werden u.a.

1.Rückspülen                                    3.Schnellspülen

2.  2. Besalzen und langsam spülen     4. Solebehälter füllen

Durch die Möglichkeit der freien Zyklen Auswahl kann ein doppelter Spülvorgang durchgeführt werden, was zu einer höheren Effizienz führt.

Je nach Art des Filtermaterials oder Harzes kann das Ventil kurzzeitig eine maximale Durchflussleistung von 6,8 m3/h erzielen und eine Rückspülleistung von 3,6 m3/h erreichen.

Einsatz- und Anwendungsbereich

Enthärtung, Gleichstromregeneration
Filtration: Enteisenung
Filtration: Entmanganung
Filtration: Entnitratisierung

 Technische Daten

Durchfluss bei 1 bar Delta 6,8 m3/h
P Rückspülung bei 1,5 bar dP 3,6 m3/h
Für Tankgröße Enthärtung 6“- 16“
Für Tankgröße Filtration 6“- 16“
Zyklen bis zu 9
Regeneration Gleichstrom
Material Noryl
Betriebsdruck 1,4 – 8,6 bar
Temperaturbereich 5C – 45C
Wassermeter Bereich k.A.
Totalizer k.A.
Eingang /Ausgang 1“ -1.25“ NPS
Verteilerrohr Durchmesser 1,05“ außen
Abwasserausgang 3/4“ Standard, 1“ Optional
Soleeingang 3/8“ od. “O.D. Poly Tube
Fitting – Anschlüsse 3/4“ -1.5“ Sweat, 3/4“ -1.5“ Solv.
Tank-Anschluss 2-1/2“ – 8 NPSM
Gesamthöhe 190 mm
Gewicht 2kg
Elektr. Anschluss 230 V/ 50Hz
Transformator 12 V AC/ 500 mA

Einsatz- und Anwendungsgebiete

Enthärtung, Gleichstromregeneration
Filtration: Enteisenung
Filtration: Entmanganung
Filtration: Entnitratisierung

Lieferumfang

1x Steuerventil CLACK WS 1 TWIN CI
1x 12 V Netzteil
1x 1“ BSPT Anschlussstück AG
2x Obere Düse
